Быстрый просмотр
| Наименование | Сменная твердосплавная пластина |
| Производитель | YG1 |
| Основное применение (APP1) | PM |
| Обозначение стружколома | ST |
| Серия ?Серия (SERIE) | SDMT1204 |
| Исполнение (HAND) | N |
| Число режущих кромок (CEDC) | 4 |
| Форма пластины (SC) | Квадрат (S) |
| Условная длина кромки пластины (CLE) | 12 |
| Условная толщина пластины (CS1) | 04 |
| Общая толщина пластины (S1), мм | 4.7 |
| Условное обозначение заднего угла пластины (CAN) | D |
| Главный задний угол (AN) (°) | 15 |
| Тип крепления пластины (IFS) | Цил. с фаской 40-60гр. |
| Радиус скругления при вершине (RE), мм | 1.9 |
| Группа инструментального материала (MGRO) | Твёрдый сплав (VHM) |
| Метод нанесения покрытия | Физ. осажд. (PVD) |
| Диаметр вписанной окружности (IC), мм | 12.7 |
| Собственный угол пластины (PNA) (°) | 90 |
Характеристики
Быстрый просмотр
| Наименование | Сменная твердосплавная пластина |
| Производитель | YG1 |
| Основное применение (APP1) | PMKNS |
| Исполнение (HAND) | R |
| Число режущих кромок (CEDC) | 2 |
| Форма пластины (SC) | Параллелограмм 85° (A) |
| Условная длина кромки пластины (CLE) | 16 |
| Условная толщина пластины (CS1) | 04 |
| Общая толщина пластины (S1), мм | 4.76 |
| Условное обозначение заднего угла пластины (CAN) | P |
| Главный задний угол (AN) (°) | 11 |
| Тип крепления пластины (IFS) | Цил. с фаской 40-60гр. |
| Радиус скругления при вершине (RE), мм | 1.2 |
| Группа инструментального материала (MGRO) | Твёрдый сплав (VHM) |
| Метод нанесения покрытия | Физ. осажд. (PVD) |
| Максимальная глубина резания (APMX), мм | 14 |
Характеристики
Быстрый просмотр
| Наименование | Сменная твердосплавная пластина |
| Производитель | YG1 |
| Основное применение (APP1) | P |
| Обозначение стружколома | M |
| Исполнение (HAND) | R |
| Число режущих кромок (CEDC) | 3 |
| Форма пластины (SC) | Треугольник 60° (T) |
| Условная длина кромки пластины (CLE) | 22 |
| Условная толщина пластины (CS1) | 04 |
| Общая толщина пластины (S1), мм | 4.76 |
| Условное обозначение заднего угла пластины (CAN) | P |
| Главный задний угол (AN) (°) | 11 |
| Тип крепления пластины (IFS) | Без отверстия |
| Группа инструментального материала (MGRO) | Твёрдый сплав (VHM) |
| Метод нанесения покрытия | Физ. осажд. (PVD) |
| Максимальная глубина резания (APMX), мм | 18 |
Характеристики
Быстрый просмотр
| Наименование | Сменная твердосплавная пластина |
| Производитель | YG1 |
| Основное применение (APP1) | K |
| Обозначение стружколома | GN |
| Серия ?Серия (SERIE) | TPKT0703 |
| Исполнение (HAND) | N |
| Число режущих кромок (CEDC) | 3 |
| Форма пластины (SC) | Треугольник 60° (T) |
| Условная длина кромки пластины (CLE) | 7 |
| Условная толщина пластины (CS1) | 03 |
| Общая толщина пластины (S1), мм | 2.92 |
| Условное обозначение заднего угла пластины (CAN) | P |
| Главный задний угол (AN) (°) | 11 |
| Тип крепления пластины (IFS) | Цил. с фаской 40-60гр. |
| Радиус скругления при вершине (RE), мм | 0.8 |
| Группа инструментального материала (MGRO) | Твёрдый сплав (VHM) |
| Метод нанесения покрытия | Хим. осажд. (CVD) |
| Максимальная глубина резания (APMX), мм | 4.5 |
| Максимальное значение глубины резания (для пластин) (APMAX), мм | 0.05 |
| Минимальное значение глубины резания (для пластин) (APMIN), мм | 4.5 |
| Диаметр вписанной окружности (IC), мм | 5.51 |
| Собственный угол пластины (PNA) (°) | 60 |
Характеристики
Быстрый просмотр
| Наименование | Сменная твердосплавная пластина |
| Производитель | YG1 |
| Основное применение (APP1) | K |
| Обозначение стружколома | UC |
| Исполнение (HAND) | N |
| Число режущих кромок (CEDC) | 8 |
| Длина режущей кромки (LE), мм | 12.9 |
| Форма пластины (SC) | Ромб 80° (C) |
| Условная длина кромки пластины (CLE) | 12 |
| Условная толщина пластины (CS1) | 04 |
| Общая толщина пластины (S1), мм | 4.76 |
| Условное обозначение заднего угла пластины (CAN) | N |
| Тип крепления пластины (IFS) | Гладкое цилиндрическое отв. |
| Радиус скругления при вершине (RE), мм | 0.4 |
| Группа инструментального материала (MGRO) | Твёрдый сплав (VHM) |
| Метод нанесения покрытия | Хим. осажд. (CVD) |
| Максимальная глубина резания (APMX), мм | 2.5 |
| Максимальное значение глубины резания (для пластин) (APMAX), мм | 2.5 |
| Минимальное значение глубины резания (для пластин) (APMIN), мм | 0.5 |
| Наличие кромки WIPER (WEP) | нет |
Характеристики
Быстрый просмотр
| Наименование | Сменная твердосплавная пластина |
| Производитель | YG1 |
| Основное применение (APP1) | P |
| Обозначение стружколома | PWM |
| Исполнение (HAND) | N |
| Число режущих кромок (CEDC) | 8 |
| Длина режущей кромки (LE), мм | 12.9 |
| Форма пластины (SC) | Ромб 80° (C) |
| Условная длина кромки пластины (CLE) | 12 |
| Условная толщина пластины (CS1) | 04 |
| Общая толщина пластины (S1), мм | 4.76 |
| Условное обозначение заднего угла пластины (CAN) | N |
| Тип крепления пластины (IFS) | Гладкое цилиндрическое отв. |
| Радиус скругления при вершине (RE), мм | 0.4 |
| Группа инструментального материала (MGRO) | Твёрдый сплав (VHM) |
| Метод нанесения покрытия | Хим. осажд. (CVD) |
| Максимальная глубина резания (APMX), мм | 3.5 |
| Максимальное значение глубины резания (для пластин) (APMAX), мм | 3.5 |
| Минимальное значение глубины резания (для пластин) (APMIN), мм | 0.5 |
| Наличие кромки WIPER (WEP) | да |
Характеристики
Быстрый просмотр
| Наименование | Сменная твердосплавная пластина |
| Производитель | YG1 |
| Основное применение (APP1) | PMS |
| Обозначение стружколома | TR |
| Серия ?Серия (SERIE) | APKT1604 |
| Исполнение (HAND) | N |
| Число режущих кромок (CEDC) | 2 |
| Форма пластины (SC) | Параллелограмм 85° (A) |
| Условная длина кромки пластины (CLE) | 16 |
| Условная толщина пластины (CS1) | 04 |
| Общая толщина пластины (S1), мм | 5.3 |
| Условное обозначение заднего угла пластины (CAN) | P |
| Главный задний угол (AN) (°) | 11 |
| Тип крепления пластины (IFS) | Цил. с фаской 40-60гр. |
| Радиус скругления при вершине (RE), мм | 0.8 |
| Группа инструментального материала (MGRO) | Твёрдый сплав (VHM) |
| Метод нанесения покрытия | Физ. осажд. (PVD) |
| Максимальная глубина резания (APMX), мм | 14 |
| Диаметр вписанной окружности (IC), мм | 9.4 |
| Собственный угол пластины (PNA) (°) | 85 |
Характеристики
Быстрый просмотр
| Наименование | Сменная твердосплавная пластина |
| Производитель | YG1 |
| Основное применение (APP1) | PMS |
| Серия ?Серия (SERIE) | APKT1604 |
| Исполнение (HAND) | R |
| Число режущих кромок (CEDC) | 2 |
| Форма пластины (SC) | Параллелограмм 85° (A) |
| Условная длина кромки пластины (CLE) | 16 |
| Условная толщина пластины (CS1) | 04 |
| Общая толщина пластины (S1), мм | 5.3 |
| Условное обозначение заднего угла пластины (CAN) | P |
| Главный задний угол (AN) (°) | 11 |
| Тип крепления пластины (IFS) | Цил. с фаской 40-60гр. |
| Радиус скругления при вершине (RE), мм | 1.6 |
| Группа инструментального материала (MGRO) | Твёрдый сплав (VHM) |
| Метод нанесения покрытия | Физ. осажд. (PVD) |
| Максимальная глубина резания (APMX), мм | 14 |
| Диаметр вписанной окружности (IC), мм | 9.4 |
| Собственный угол пластины (PNA) (°) | 85 |
Характеристики
Быстрый просмотр
| Наименование | Сменная твердосплавная пластина |
| Производитель | YG1 |
| Основное применение (APP1) | PMS |
| Обозначение стружколома | ST |
| Серия ?Серия (SERIE) | ENMX0604 |
| Исполнение (HAND) | N |
| Число режущих кромок (CEDC) | 2 |
| Форма пластины (SC) | Ромб 75° (E) |
| Условная длина кромки пластины (CLE) | 6 |
| Условная толщина пластины (CS1) | 04 |
| Общая толщина пластины (S1), мм | 4.21 |
| Условное обозначение заднего угла пластины (CAN) | N |
| Группа инструментального материала (MGRO) | Твёрдый сплав (VHM) |
| Метод нанесения покрытия | Физ. осажд. (PVD) |
| Диаметр вписанной окружности (IC), мм | 6.3 |
Характеристики
Быстрый просмотр
| Наименование | Сменная твердосплавная пластина |
| Производитель | YG1 |
| Основное применение (APP1) | PMS |
| Обозначение стружколома | ST |
| Серия ?Серия (SERIE) | WNEX0806 |
| Исполнение (HAND) | N |
| Число режущих кромок (CEDC) | 6 |
| Форма пластины (SC) | Ломаный треугольник (W) |
| Условная длина кромки пластины (CLE) | 8 |
| Условная толщина пластины (CS1) | 06 |
| Общая толщина пластины (S1), мм | 6.25 |
| Условное обозначение заднего угла пластины (CAN) | N |
| Радиус скругления при вершине (RE), мм | 1.2 |
| Группа инструментального материала (MGRO) | Твёрдый сплав (VHM) |
| Метод нанесения покрытия | Физ. осажд. (PVD) |
| Диаметр вписанной окружности (IC), мм | 12.9 |
| Собственный угол пластины (PNA) (°) | 80 |
Характеристики
Быстрый просмотр
| Наименование | Сменная твердосплавная пластина |
| Производитель | YG1 |
| Основное применение (APP1) | P |
| Обозначение стружколома | UL |
| Исполнение (HAND) | N |
| Число режущих кромок (CEDC) | 8 |
| Длина режущей кромки (LE), мм | 9.66 |
| Форма пластины (SC) | Ромб 80° (C) |
| Условная длина кромки пластины (CLE) | 09 |
| Условная толщина пластины (CS1) | 03 |
| Общая толщина пластины (S1), мм | 3.18 |
| Условное обозначение заднего угла пластины (CAN) | N |
| Тип крепления пластины (IFS) | Гладкое цилиндрическое отв. |
| Радиус скругления при вершине (RE), мм | 1.2 |
| Группа инструментального материала (MGRO) | Твёрдый сплав (VHM) |
| Метод нанесения покрытия | Хим. осажд. (CVD) |
| Максимальная глубина резания (APMX), мм | 2.5 |
| Максимальное значение глубины резания (для пластин) (APMAX), мм | 2.5 |
| Минимальное значение глубины резания (для пластин) (APMIN), мм | 1.5 |
| Наличие кромки WIPER (WEP) | нет |
Характеристики
Быстрый просмотр
| Наименование | Сменная твердосплавная пластина |
| Производитель | YG1 |
| Основное применение (APP1) | P |
| Обозначение стружколома | UF |
| Исполнение (HAND) | N |
| Число режущих кромок (CEDC) | 8 |
| Длина режущей кромки (LE), мм | 9.5 |
| Форма пластины (SC) | Квадрат (S) |
| Условная длина кромки пластины (CLE) | 09 |
| Условная толщина пластины (CS1) | 03 |
| Общая толщина пластины (S1), мм | 3.18 |
| Условное обозначение заднего угла пластины (CAN) | N |
| Тип крепления пластины (IFS) | Гладкое цилиндрическое отв. |
| Радиус скругления при вершине (RE), мм | 0.8 |
| Группа инструментального материала (MGRO) | Твёрдый сплав (VHM) |
| Метод нанесения покрытия | Хим. осажд. (CVD) |
| Максимальная глубина резания (APMX), мм | 2 |
| Максимальное значение глубины резания (для пластин) (APMAX), мм | 2 |
| Минимальное значение глубины резания (для пластин) (APMIN), мм | 1 |
| Наличие кромки WIPER (WEP) | нет |
Характеристики
Быстрый просмотр
| Наименование | Сменная твердосплавная пластина |
| Производитель | YG1 |
| Основное применение (APP1) | PMKNS |
| Исполнение (HAND) | N |
| Число режущих кромок (CEDC) | 4 |
| Форма пластины (SC) | Квадрат (S) |
| Условная длина кромки пластины (CLE) | 12 |
| Условная толщина пластины (CS1) | 03 |
| Общая толщина пластины (S1), мм | 3.18 |
| Условное обозначение заднего угла пластины (CAN) | E |
| Главный задний угол (AN) (°) | 20 |
| Тип крепления пластины (IFS) | Без отверстия |
| Радиус скругления при вершине (RE), мм | 0.4 |
| Группа инструментального материала (MGRO) | Твёрдый сплав (VHM) |
| Метод нанесения покрытия | Физ. осажд. (PVD) |
| Максимальная глубина резания (APMX), мм | 6 |
Характеристики
Быстрый просмотр
| Наименование | Сменная твердосплавная пластина |
| Производитель | YG1 |
| Основное применение (APP1) | N |
| Обозначение стружколома | AL |
| Исполнение (HAND) | R |
| Число режущих кромок (CEDC) | 3 |
| Форма пластины (SC) | Треугольник 60° (T) |
| Условная длина кромки пластины (CLE) | 11 |
| Условная толщина пластины (CS1) | 04 |
| Общая толщина пластины (S1), мм | 4.76 |
| Условное обозначение заднего угла пластины (CAN) | P |
| Главный задний угол (AN) (°) | 11 |
| Тип крепления пластины (IFS) | Цил. с фаской 40-60гр. |
| Радиус скругления при вершине (RE), мм | 0.4 |
| Группа инструментального материала (MGRO) | Твёрдый сплав (VHM) |
| Метод нанесения покрытия | Без покр. (NONE) |
Характеристики
Быстрый просмотр

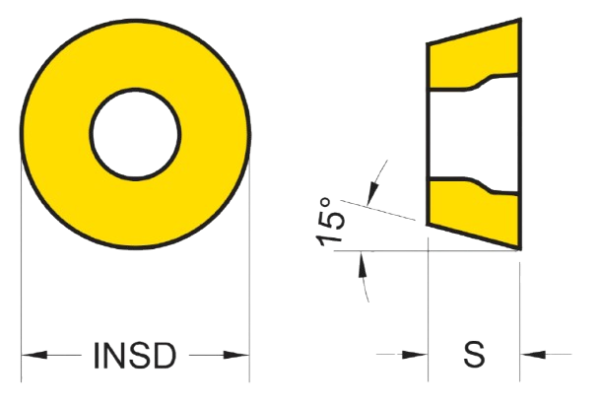

| Наименование | Сменная твердосплавная пластина |
| Производитель | YG1 |
| Основное применение (APP1) | PMKNS |
| Обозначение стружколома | TR |
| Серия ?Серия (SERIE) | RDKT1204 |
| Исполнение (HAND) | N |
| Форма пластины (SC) | Круг (R) |
| Условная длина кромки пластины (CLE) | 12 |
| Условная толщина пластины (CS1) | 04 |
| Общая толщина пластины (S1), мм | 4.8 |
| Условное обозначение заднего угла пластины (CAN) | D |
| Главный задний угол (AN) (°) | 15 |
| Тип крепления пластины (IFS) | Цил. с фаской 40-60гр. |
| Радиус скругления при вершине (RE), мм | 6 |
| Группа инструментального материала (MGRO) | Твёрдый сплав (VHM) |
| Метод нанесения покрытия | Физ. осажд. (PVD) |
| Диаметр вписанной окружности (IC), мм | 12 |
Характеристики
Быстрый просмотр
| Наименование | Сменная твердосплавная пластина |
| Производитель | YG1 |
| Основное применение (APP1) | PK |
| Обозначение стружколома | NONE |
| Исполнение (HAND) | N |
| Число режущих кромок (CEDC) | 8 |
| Длина режущей кромки (LE), мм | 12.9 |
| Форма пластины (SC) | Ромб 80° (C) |
| Условная длина кромки пластины (CLE) | 12 |
| Условная толщина пластины (CS1) | 04 |
| Общая толщина пластины (S1), мм | 4.76 |
| Условное обозначение заднего угла пластины (CAN) | N |
| Тип крепления пластины (IFS) | Гладкое цилиндрическое отв. |
| Радиус скругления при вершине (RE), мм | 1.2 |
| Группа инструментального материала (MGRO) | Твёрдый сплав (VHM) |
| Метод нанесения покрытия | Хим. осажд. (CVD) |
| Максимальная глубина резания (APMX), мм | 5 |
| Максимальное значение глубины резания (для пластин) (APMAX), мм | 5 |
| Минимальное значение глубины резания (для пластин) (APMIN), мм | 1.5 |
| Наличие кромки WIPER (WEP) | нет |
Характеристики
Быстрый просмотр
| Наименование | Сменная твердосплавная пластина |
| Производитель | YG1 |
| Основное применение (APP1) | PM |
| Обозначение стружколома | UR |
| Исполнение (HAND) | N |
| Число режущих кромок (CEDC) | 4 |
| Длина режущей кромки (LE), мм | 19.33 |
| Форма пластины (SC) | Ромб 80° (C) |
| Условная длина кромки пластины (CLE) | 19 |
| Условная толщина пластины (CS1) | 06 |
| Общая толщина пластины (S1), мм | 6.35 |
| Условное обозначение заднего угла пластины (CAN) | N |
| Тип крепления пластины (IFS) | Гладкое цилиндрическое отв. |
| Радиус скругления при вершине (RE), мм | 1.6 |
| Группа инструментального материала (MGRO) | Твёрдый сплав (VHM) |
| Метод нанесения покрытия | Хим. осажд. (CVD) |
| Максимальная глубина резания (APMX), мм | 9 |
| Максимальное значение глубины резания (для пластин) (APMAX), мм | 9 |
| Минимальное значение глубины резания (для пластин) (APMIN), мм | 3 |
| Наличие кромки WIPER (WEP) | нет |
Характеристики
Быстрый просмотр
| Наименование | Сменная твердосплавная пластина |
| Производитель | YG1 |
| Основное применение (APP1) | S |
| Обозначение стружколома | SF |
| Исполнение (HAND) | N |
| Число режущих кромок (CEDC) | 8 |
| Длина режущей кромки (LE), мм | 12.9 |
| Форма пластины (SC) | Ромб 80° (C) |
| Условная длина кромки пластины (CLE) | 12 |
| Условная толщина пластины (CS1) | 04 |
| Общая толщина пластины (S1), мм | 4.76 |
| Условное обозначение заднего угла пластины (CAN) | N |
| Тип крепления пластины (IFS) | Гладкое цилиндрическое отв. |
| Радиус скругления при вершине (RE), мм | 0.8 |
| Группа инструментального материала (MGRO) | Твёрдый сплав (VHM) |
| Метод нанесения покрытия | Физ. осажд. (PVD) |
| Максимальная глубина резания (APMX), мм | 0.3 |
| Максимальное значение глубины резания (для пластин) (APMAX), мм | 0.3 |
| Минимальное значение глубины резания (для пластин) (APMIN), мм | 0.2 |
| Наличие кромки WIPER (WEP) | нет |
Характеристики
Быстрый просмотр
| Наименование | Сменная твердосплавная пластина |
| Производитель | YG1 |
| Основное применение (APP1) | PM |
| Обозначение стружколома | UF |
| Исполнение (HAND) | N |
| Число режущих кромок (CEDC) | 4 |
| Длина режущей кромки (LE), мм | 15.5 |
| Форма пластины (SC) | Ромб 55° (D) |
| Условная длина кромки пластины (CLE) | 15 |
| Условная толщина пластины (CS1) | 06 |
| Общая толщина пластины (S1), мм | 6.35 |
| Условное обозначение заднего угла пластины (CAN) | N |
| Тип крепления пластины (IFS) | Гладкое цилиндрическое отв. |
| Радиус скругления при вершине (RE), мм | 0.4 |
| Группа инструментального материала (MGRO) | Твёрдый сплав (VHM) |
| Метод нанесения покрытия | Хим. осажд. (CVD) |
| Максимальная глубина резания (APMX), мм | 2.5 |
| Максимальное значение глубины резания (для пластин) (APMAX), мм | 2.5 |
| Минимальное значение глубины резания (для пластин) (APMIN), мм | 1 |
| Наличие кромки WIPER (WEP) | нет |
Характеристики
Быстрый просмотр
| Наименование | Сменная твердосплавная пластина |
| Производитель | YG1 |
| Основное применение (APP1) | S |
| Обозначение стружколома | SM |
| Исполнение (HAND) | N |
| Число режущих кромок (CEDC) | 4 |
| Длина режущей кромки (LE), мм | 15.5 |
| Форма пластины (SC) | Ромб 55° (D) |
| Условная длина кромки пластины (CLE) | 15 |
| Условная толщина пластины (CS1) | 06 |
| Общая толщина пластины (S1), мм | 6.35 |
| Условное обозначение заднего угла пластины (CAN) | N |
| Тип крепления пластины (IFS) | Гладкое цилиндрическое отв. |
| Радиус скругления при вершине (RE), мм | 0.8 |
| Группа инструментального материала (MGRO) | Твёрдый сплав (VHM) |
| Метод нанесения покрытия | Физ. осажд. (PVD) |
| Максимальная глубина резания (APMX), мм | 4 |
| Максимальное значение глубины резания (для пластин) (APMAX), мм | 4 |
| Минимальное значение глубины резания (для пластин) (APMIN), мм | 0.5 |
| Наличие кромки WIPER (WEP) | нет |
Характеристики
