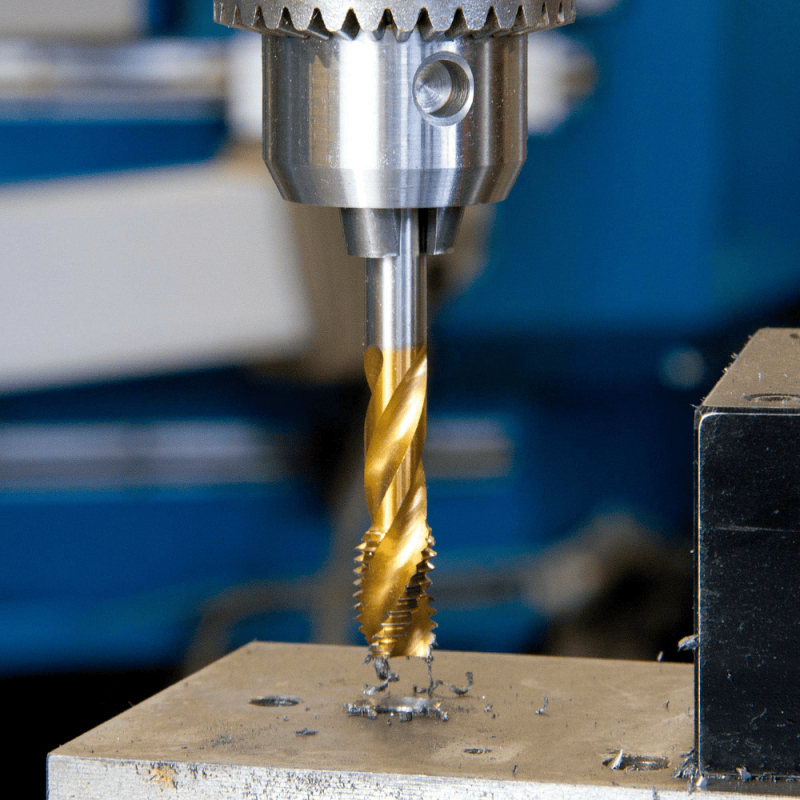

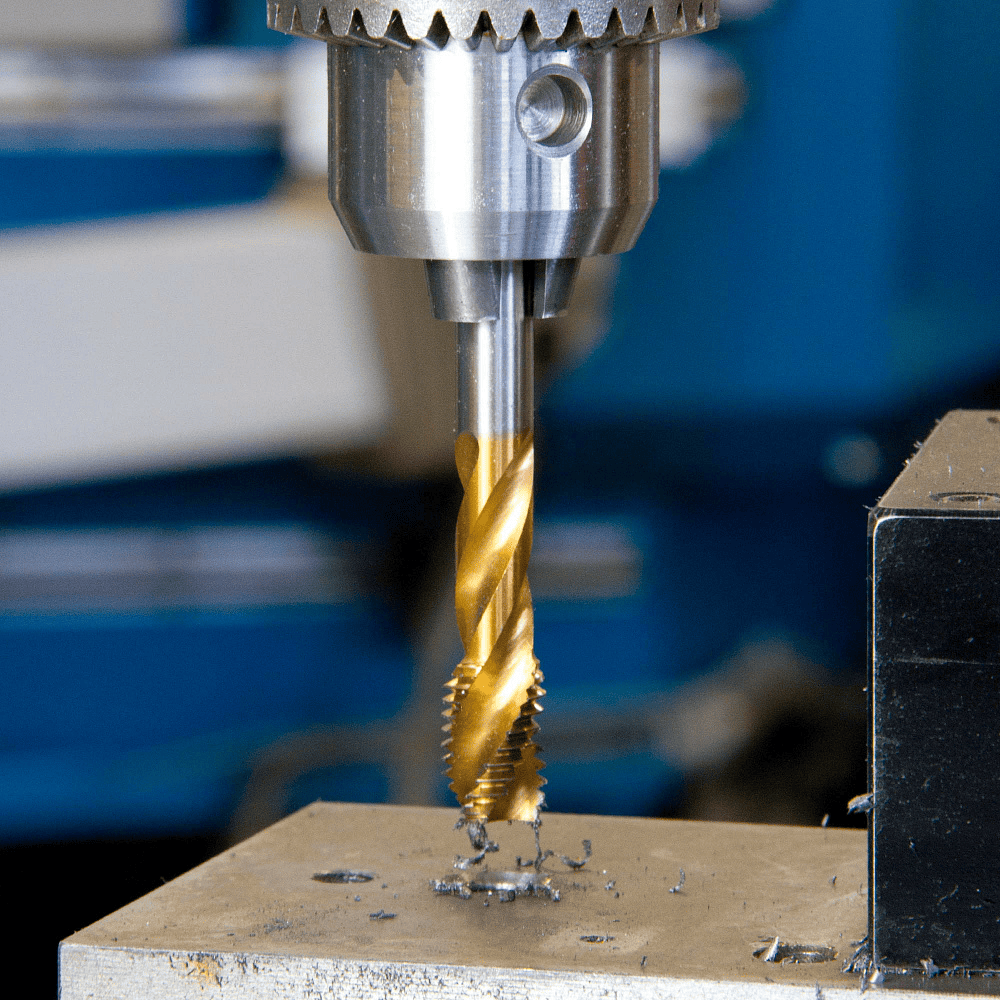

Создание качественной резьбы начинается с точного отверстия. А работа с металлом всегда несет риск поломки инструмента. В этой статье вы узнаете, как точно рассчитать диаметр сверла для любой резьбы и какие существуют практические методы извлечения сломанного метчика, чтобы спасти деталь.
Правила подбора сверла под резьбу
Главный принцип: диаметр сверла должен быть меньше номинального диаметра резьбы, чтобы метчик сформировал полноценный резьбовой гребень, а не просто проделал канавку в отверстии.
Ключевая формула и поправочные коэффициенты
Для метрической резьбы основная формула расчета выглядит так:
D сверла = D резьбы — P (шаг резьбы)
Однако это идеализированный расчет. На практике необходимо учитывать плотность резьбы и свойства материала заготовки, внося поправки:
- Для стандартной резьбы в стали и чугуне используйте базовую формулу.
- Для плотной (мелкой) резьбы или при работе с вязкими материалами (алюминий, нержавеющая сталь) диаметр сверла рекомендуется уменьшить на 0,1-0,2 мм от рассчитанного. Это предотвратит "затягивание" метчика и срыв витков из-за упругой деформации материала.
- Для хрупких материалов (силумин, некоторые пластмассы) диаметр, наоборот, можно слегка увеличить, так как риск срыва витков выше.
Практические таблицы для основных типов резьб
Гораздо удобнее пользоваться готовыми таблицами соответствия, которые уже учитывают стандартные параметры.
|
Резьба (М) |
Шаг резьбы (P), мм |
Диаметр сверла, мм |
|---|---|---|
|
М4 |
0.70 |
3.30 |
|
М5 |
0.80 |
4.20 |
|
М6 |
1.00 |
5.00 |
|
М8 |
1.25 |
6.80 |
|
М10 |
1.50 |
8.50 |
|
М12 |
1.75 |
10.25 |
Для дюймовых и трубных резьб используются отдельные таблицы, где диаметр указан в дюймах, а шаг — в количестве витков на дюйм (TPI). Например, для резьбы 1/4"-20 UNC диаметр сверла составит около 5.1 мм.

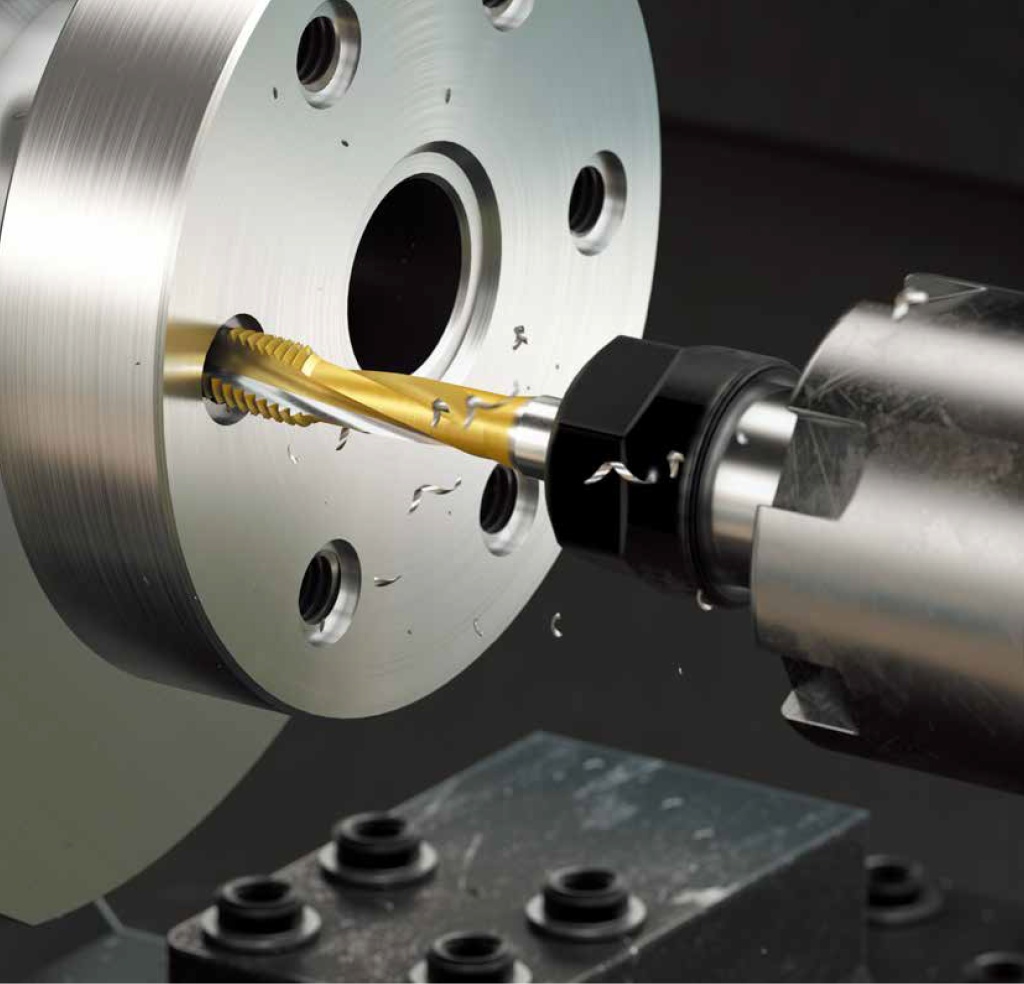

Контроль качества отверстия перед нарезанием
Перед началом работы убедитесь, что отверстие:
- Имеет правильный диаметр (проверьте кронциркулем или сверлом).
- Глубже требуемой резьбы (для глухих отверстий — минимум на 3-4 витка).
- Имеет фаску на входе для центрирования метчика.
- Очищено от стружки и загрязнений.
Методы извлечения сломанного метчика
Поломка метчика — неприятность, но не катастрофа. Выбор метода зависит от размера метчика, материала детали и ваших возможностей. Действуйте от простого к сложному.
Механические способы (без нагрева и травления)
Эти методы стоит пробовать в первую очередь, особенно если обломок не сидит "намертво".
- Пинцетом или тонкогубцами: если обломок выступает над поверхностью, попробуйте ухватиться за него и вывернуть против часовой стрелки. Предварительно можно слегка обстучать область вокруг сломанного инструмента для расклинивания.
- С помощью бормашины (гравера) и отвертки: если торец обломка ровный, попробуйте проделать в нем тонким алмазным бором прорезь под плоскую отвертку и вывернуть.
- Специальным экстрактором для метчиков: это самый эффективный механический способ. Экстрактор — это стержень с конусной левой спиралью. Его вбивают в предварительно просверленное в обломке отверстие и выворачивают. Ключевое условие: отверстие в обломке должно быть строго по центру.
Методы с использованием нагрева и химии
Применяются для сложных случаев, когда механические способы не помогли, но деталь представляет ценность.
- Вытравливание кислотой (подходит для алюминиевых и медных деталей):
- Обломок метчика из быстрорежущей стали (HSS) устойчив к кислотам, а алюминий — нет.
- Деталь помещают в раствор соляной (HCl) или азотной (HNO₃) кислоты, которая растворяет алюминий вокруг стального обломка.
- Требует максимальной осторожности, вентиляции и защиты! Метод не подходит для стальных деталей, так как кислота повредит и их.
- Выжигание на станке электроэрозионной обработки (ЭЭР): это промышленный, но очень эффективный способ. Электрод-инструмент подводится к обломку, и под действием импульсных электрических разрядов металл метчика буквально выжигается, не повреждая основную деталь.
Что делать, если ничего не помогает?
Если деталь недорогая или критически важна, а извлечь обломок не удалось, есть два выхода:
- Сверление "в игнор": аккуратно, используя твердосплавное сверло, высверлить остатки метчика вместе с частью материала детали, а затем установить резьбовую вставку (футорку). Это восстановит отверстие и даже увеличит его прочность.
- Изготовление новой детали: иногда это экономически и временно более оправданно, чем многочасовые попытки спасения одной запчасти.
Памятка по предотвращению поломок
Лучшее лечение — профилактика. Чтобы избежать поломки метчика:
- Всегда используйте острый инструмент, соответствующий материалу.
- Не пропускайте средний метчик в ручном комплекте.
- При работе вручную соблюдайте правило "пол-оборота вперед, четверть оборота назад" для удаления стружки.
- Обильно применяйте правильную СОЖ.
- Для глухих отверстий используйте метчики с винтовой канавкой.
- Не прилагайте чрезмерного усилия — если метчик пошел туго, открутите его, очистите отверстие и канавки.
Освоив эти методы, вы сможете подходить к работе уверенно, зная, что даже в случае неудачи у вас есть план по спасению ситуации. В следующей статье мы поговорим о специализированных видах метчиков: для левой резьбы, конических, гаечных и многозаходных, а также об их особенностях применения.
