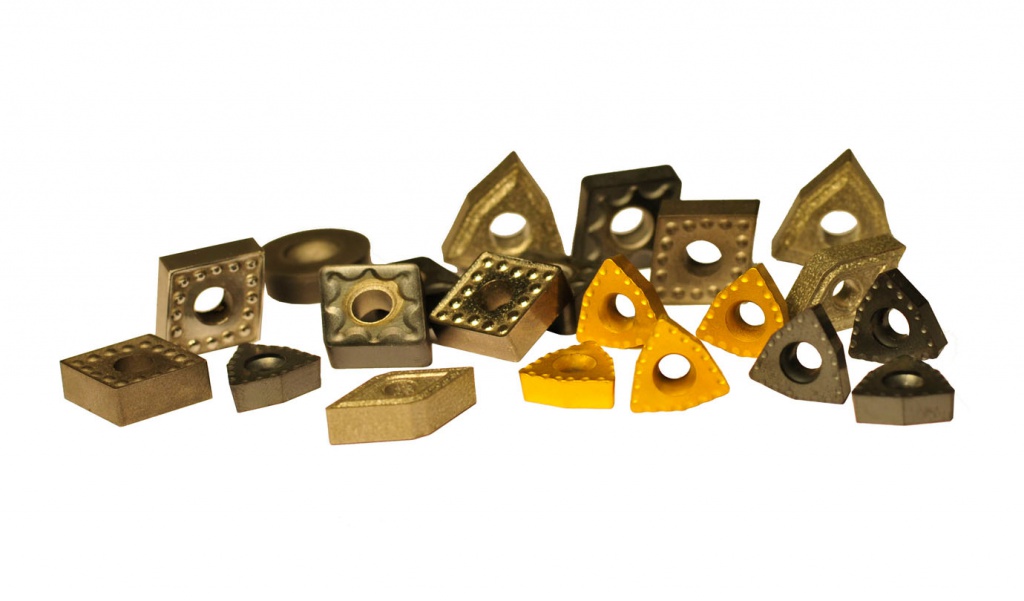

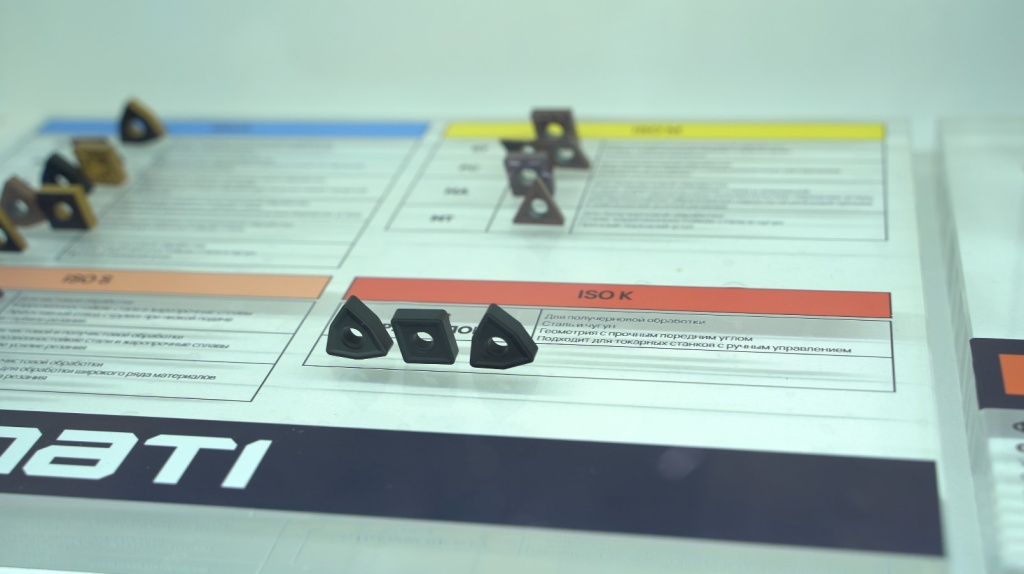

Как расшифровать маркировку токарной пластины: гид по стандарту ISO
Выбор правильной токарной пластины — ключ к эффективной и качественной обработке металла. Но как разобраться в многообразии моделей с непонятными на первый взгляд обозначениями? Всё становится просто, когда понимаешь стандартную систему маркировки ISO. Это универсальный язык, который используют производители во всем мире. Давайте научимся его читать.
Зачем нужна маркировка?
Маркировка на пластине — это её технический паспорт. Семь символов кода дают специалисту всю необходимую информацию:
- Форму и геометрию.
- Размеры и допуски на изготовление.
- Тип крепления и радиус закругления.
Это исключает ошибки при подборе инструмента и позволяет быстро найти аналог для замены.
Подробная расшифровка кода пластины
Рассмотрим маркировку на примере одной из самых популярных пластин — CNMG 120408-MS.
1. C — Форма пластины (1-я символ)
Буква «C» означает, что перед нами ромбовидная пластина с углом 80°. Форма — один из главных факторов, определяющих доступные операции и прочность вершины.
Распространенные формы пластин:
- T — Треугольная (60°): Универсальная форма для подрезки торцов и наружного точения.
- S — Квадратная (90°): Подходит для точения, подрезки и получения уступов под 90°.
- D — Ромбовидная (55°): Острая вершина обеспечивает хорошее качество поверхности.
- V — Ромбовидная (35°): Очень острая вершина для чистовой обработки и сложных профилей.
- R — Круглая: Наибольшая прочность, используется для чистовой обработки и больших подач.
2. N — Угол задней поверхности (2-й символ)
«N» указывает на отрицательную заднюю поверхность. Это означает, что обе стороны пластины параллельны, а режущие кромки симметричны.
- N (Negative) — Отрицательная: Очень прочная, позволяет работать с большими глубинами резания и подачами. Можно переворачивать, используя обе режущие кромки.
- P (Positive) — Положительная: Острая и свободно режущая кромка. Требует меньше мощности, идеальна для чистовой обработки и работы с вязкими материалами.
3. M — Класс допуска (3-й символ)
«M» обозначает класс допуска на изготовление размеров пластины (длину, толщину, радиус). Это важный параметр для точного позиционирования.
- M — Средний допуск (самый распространенный).
- U — Свободный допуск.
- G — Высокий допуск (для прецизионных работ).
4. G — Тип крепления и стружколоматель (4-й символ)
«G» описывает конструктивные особенности для крепления в державке.
- G — Отверстие под винт, плоская опорная поверхность, двойной стружколом.
- M — Отверстие под винт, плоская опорная поверхность, одинарный стружколом.
- W — Без отверстия, с пазом для клинового крепления.
5-7. 12 04 08 — Размеры (цифровая группа)
- 12 — Длина режущей кромки (в данном случае ~12 мм).
- 04 — Толщина пластины (здесь ~4 мм). От толщины зависит прочность на излом.
- 08 — Радиус при вершины (здесь 0.8 мм). Этот параметр сильно влияет на чистоту обработки: малый радиус (например, 0.2 мм) для тонких работ, большой (1.2 мм и более) — для более грубых и производительных.
Дополнительная маркировка: что означают буквы после кода?
После основного кода часто идут дополнительные символы, например, -MS. Они указывают на материал и геометрию стружколомателя, которые подобраны для обработки определенных групп материалов.
- M (Medium) — для сталей и нержавейки.
- S (Steel) — для сталей.
- H (Hard) — для закаленных сталей и чугунов.
- K (Cast iron) — для чугуна.
- P (General purpose) — универсальная.
Заключение
Умение читать маркировку токарных пластин — не просто теория, а практический навык, который экономит время, деньги и предотвращает ошибки. Теперь, видя код «CNMG 120408-MS», вы сразу поймете, что это ромбовидная пластина с углом 80°, отрицательной геометрией, с отверстием и стружколомом, размером 12x4 мм с радиусом 0.8 мм, оптимизированная для обработки сталей. Используйте эту информацию для осознанного и эффективного выбора инструмента.
