Геометрия токарной пластины: как она влияет на результат обработки
Выбор марки твердого сплава — это лишь половина успеха в токарной обработке. Вторая, не менее важная половина — геометрия пластины. Именно она определяет, как инструмент будет входить в контакт с металлом, как будет формироваться и эвакуироваться стружка, и какое усилие резания потребуется. Понимание геометрии позволяет не просто выбрать пластину, а настроить процесс резания под конкретную задачу.

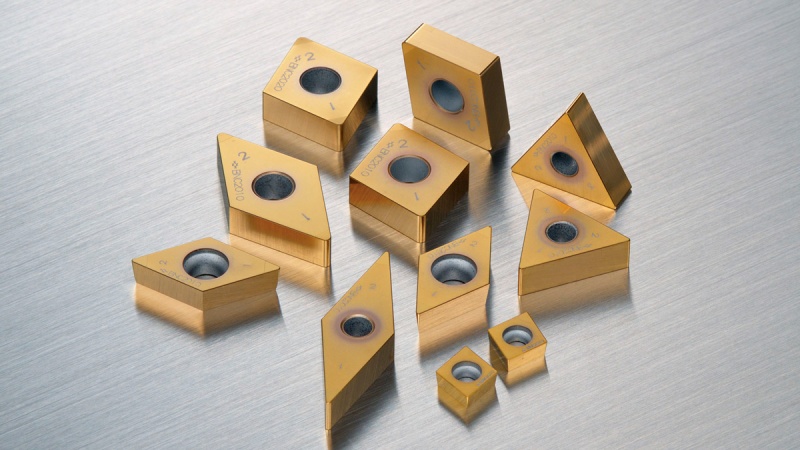

Положительная vs. Отрицательная: основа основ
Главное разделение в геометрии пластин — это тип переднего угла.
Пластины с положительной геометрией
Имеют острую, свободно режущую кромку. Такая пластина как бы «скользит» по материалу, легко в него врезаясь.
Плюсы:
- Низкое усилие резания и вибрации.
- Экономный расход мощности станка.
- Высокое качество обработанной поверхности.
- Идеальны для чистовой обработки.
Минусы:
- Меньшая прочность режущей кромки.
- Не подходят для ударных нагрузок и тяжелого чернового резания.
Пластины с отрицательной геометрией
Обладают мощной, усиленной режущей кромкой, способной выдерживать значительные механические нагрузки.
Плюсы:
- Высокая стойкость и прочность.
- Возможность работы с большими глубинами резания и подачами.
- Хорошо поглощают ударные нагрузки.
- Двусторонние (можно перевернуть, удваивая ресурс).
Минусы:
- Требуют более мощного и жесткого оборудования.
- Создают большее усилие резания.
Сравнительная таблица:
| Параметр | Положительная геометрия | Отрицательная геометрия |
|---|---|---|
| Прочность режущей кромки | Ниже | Выше |
| Усилие резания | Ниже | Выше |
| Восприятие вибраций | Лучше (подавляет вибраци) | Хуже |
| Стойкость инструмента | Зависит от условий | Стабильно высокая |
| Качество поверхности (Шероховатость Ra) | Меньшая шероховатость. Острая кромка чисто срезает материал, обеспечивая низкие значения Ra. | Большая шероховатость. Мощная кромка склонна к большему пластическому деформированию материала, а не чистому срезу. |
| Влияние на обработанную поверхность | Чистый срез, минимальный наклеп, меньше заусенцев. | Возможен небольшой наклеп и более заметные следы от подачи. |
| Энергопотребление | Ниже | Выше |
| Количество режущих кромок | Обычно 1 | 2 (пластина двусторонняя) |
| Основное применение | Чистовая обработка, обработка вязких материалов, строгание, маломощные станки | Черновая обработка, снятие фасок, ударные нагрузки, мощные и жесткие станки |
Невидимый помощник: роль стружколомателя
Современная токарная пластина — это не просто кусок твердого сплава. На её передней поверхности нанесена сложная канавка — стружколоматель. Его задача — контролировать стружку, которая образуется в процессе резания.
Принцип работы: Стружколоматель закручивает и ломает стружку на короткие фрагменты «в виде запятой». Это критически важно для:
- Безопасности: Длинная, раскаленная стружка опасна для оператора.
- Защиты заготовки и инструмента: Стружка не наматывается на деталь, не царапает обработанную поверхность.
- Стабильности процесса: Автоматическое удаление стружки из зоны резания.
Важно: Производители разрабатывают десятки моделей стружколомателей, оптимизированных под разные материалы (сталь, нержавейка, чугун) и режимы резания. Использование неподходящего типа — частая причина проблем со стружкообразованием.
Радиус при вершине: маленькая деталь с большими последствиями
Радиус при вершине (радиус закругления режущей кромки) — казалось бы, незначительный параметр, но он напрямую влияет на процесс.
Малый радиус (например, 0.2 мм или 0.4 мм):
- Плюсы: Острая кромка, минимальное давление на заготовку, лучшее качество поверхности.
- Минусы: Концентрация тепла и нагрузок на маленьком участке, что ведет к ускоренному износу.
Применение: Чистовая обработка, тонкие детали, работы с вибрациями.
Большой радиус (например, 0.8 мм или 1.2 мм):
- Плюсы: Прочная вершина, лучшее распределение тепла, высокая стойкость.
- Минусы: Большее усилие резания, склонность к вибрациям при недостаточной жесткости системы.
Применение: Черновая обработка, снятие больших припусков.
Практическое правило: Радиус при вершине должен быть меньше, чем глубина резания (ap). При чистовой обработке с малой глубиной резания слишком большой радиус не позволит эффективно снять стружку.
Заключение
Геометрия токарной пластины — это тонкий инструмент настройки. Нет «хорошей» или «плохой» геометрии, есть правильная для конкретных условий. Оценивая материал заготовки, тип обработки (черновая/чистовая), жесткость станка и требуемое качество, вы сможете осознанно выбрать пластину, которая раскроет весь потенциал вашего оборудования.
