Технология нарезания резьбы: пошаговая инструкция и ошибки
Качественная резьба — это результат правильной технологии. Даже лучший метчик может сломаться или дать брак при нарушении процесса. В этой статье мы подробно разберем алгоритм нарезания резьбы вручную, работу на станке и распространенные ошибки, которые важно избегать.
Подготовительный этап: от чертежа до отверстия
Перед тем как взять в руки метчик, необходимо выполнить три ключевых действия.
Расчет диаметра отверстия. Диаметр сверла для нарезания резьбы всегда меньше номинального диаметра будущей резьбы. Это необходимо для формирования полноценного профиля резьбового гребня. Для метрической резьбы используется простая формула:
D_сверла ≈ D_резьбы - P (шаг резьбы).
Например, для резьбы М10 с шагом 1,5 мм потребуется сверло диаметром 8,5 мм. Используйте специальные таблицы соответствия, чтобы избежать ошибок.
Сверление и зенкование
- Надежно закрепите заготовку.
- Просверлите отверстие строго перпендикулярно поверхности. Перекос приведет к кривой резьбе и повышенной нагрузке на метчик.
- Для глухих отверстий сделайте глубину сверления на 3-4 витка больше требуемой глубины резьбы — это место для сбора стружки и нерабочей части метчика.
- Обязательно снимите фаску на краю отверстия (зенкуйте) сверлом большего диаметра или специальным инструментом. Это обеспечит легкий заход метчика и предотвратит срыв первых витков.
Подготовка инструмента и выбор СОЖ. Подготовьте исправный вороток под квадрат метчика. Выбор смазочно-охлаждающей жидкости (СОЖ) критически важен:
- Универсальные составы и масла (индустриальное, бытовое): для конструкционных и углеродистых сталей.
- Специальные пасты и масла с добавками: для нержавеющих и жаропрочных сталей.
- Керосин, спирто-скипидарная смесь: для алюминия и его сплавов.
- Сухая обработка или сжатый воздух: для чугуна и ковкого чугуна (можно с минимальным количеством масла).
Техника нарезания резьбы вручную: три ключевых этапа
|
Метчик в комплекте |
Обозначение |
Функция |
Характерный признак |
|---|---|---|---|
|
Черновой (первый номер) |
№1 |
Снимает до 60% материала, формирует первоначальный профиль. |
Самый длинная заборная часть, меньше режущих зубьев. |
|
Средний (второй номер) |
№2 |
Доводит резьбу почти до полного профиля (снимает ~30% материала). |
Более короткая заборная часть. |
|
Чистовой (третий номер) |
№3 |
Формирует окончательный, точный и чистый профиль резьбы, калибрует ее. |
Самая короткая заборная часть. |
- Закрепите черновой метчик (№1) в воротке, нанесите СОЖ на рабочую часть.
- Начните нарезание, создав начальный заход:
- Установите метчик в отверстие строго вертикально.
- С легким нажимом сделайте 1-2 оборота по часовой стрелке.
- Работайте циклами "1/2-1 оборот вперед, 1/4-1/2 оборота назад".
- Этот прием, называемый "наполовину вперед и назад", ломает стружку и выводит ее из канавок, что предотвращает заедание и поломку.
- Продолжайте смазывать метчик в процессе работы.
- После прохода черновым метчиком повторите процесс со средним (№2) и чистовым (№3), тщательно очищая отверстие от стружки перед каждым новым метчиком.

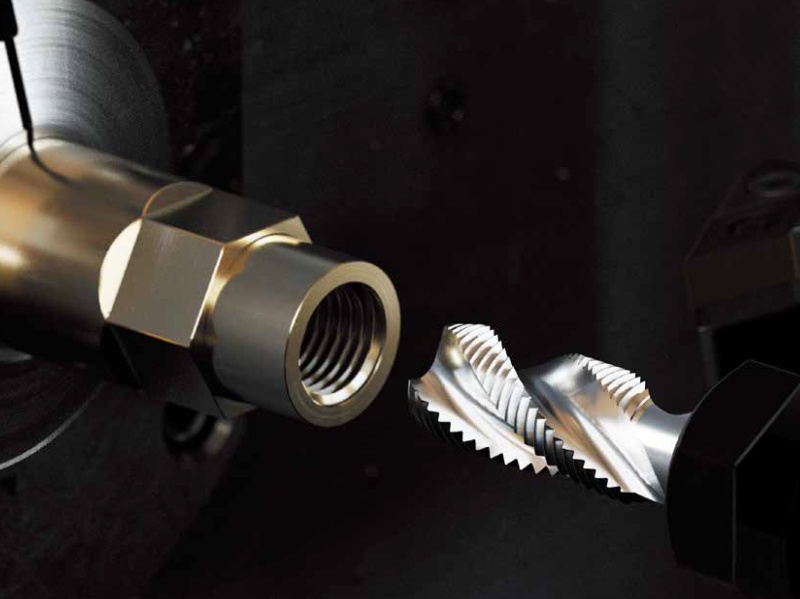

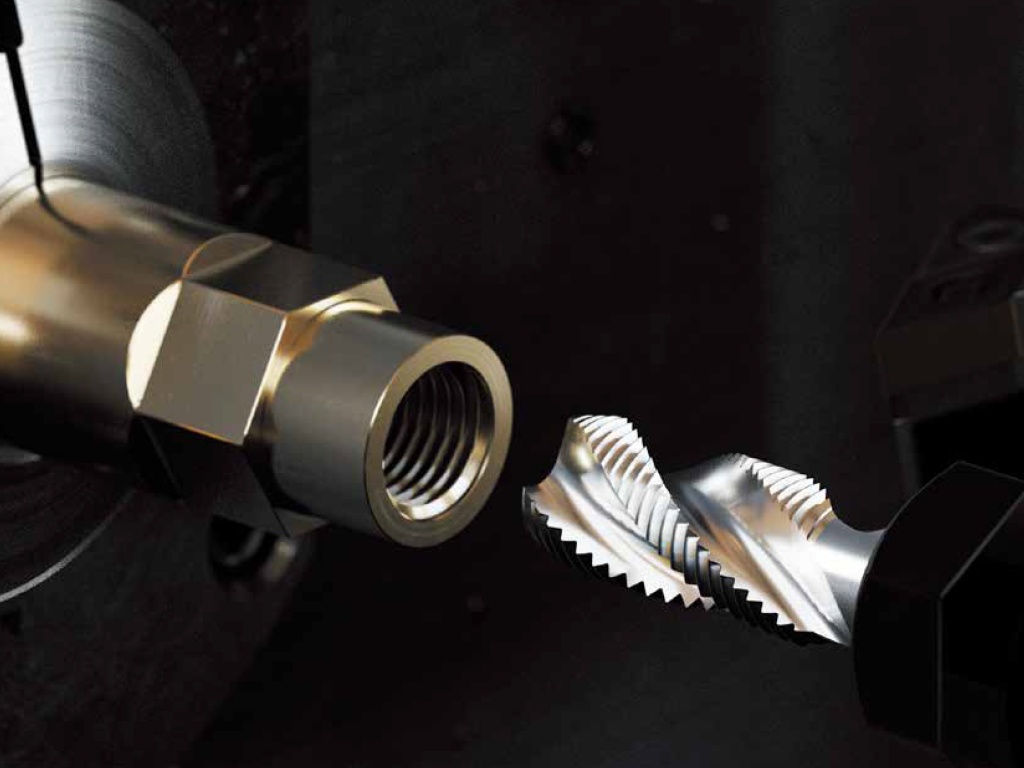

Особенности нарезания резьбы на станке
Работа на сверлильном или токарном станке требует соблюдения особых правил безопасности и технологии:
- Надежно закрепите заготовку, а метчик — в качающемся или предохранительном патроне. Этот патрон компенсирует небольшую несоосность и предотвращает поломку при превышении нагрузки.
- Установите низкую скорость вращения шпинделя (обычно 5-15 м/мин для стали).
- Подавайте СОЖ обильно и непрерывно.
- Для глухих отверстий установите механический ограничитель глубины или используйте станок с ЧПУ и точным управлением.
- После завершения нарезания выведите метчик на той же низкой скорости в обратном направлении, не выключая подачу СОЖ.
Анализ и предотвращение типичных ошибок
Неровная или "рваная" резьба:
- Причины: тупой метчик, отсутствие или неправильная СОЖ, слишком высокая скорость резания, пропуск одного из метчиков в комплекте (например, работа сразу чистовым).
- Решение: использовать острый инструмент, правильно подобрать и применять СОЖ, соблюдать низкую скорость, работать полным комплектом.
Смещение или перекос резьбы:
- Причины: отверстие просверлено под углом, неравномерное усилие при заходе метчика, плохое закрепление детали.
- Решение: контролировать перпендикулярность при сверлении, делать начальный заход с особой тщательностью, надежно крепить заготовку.
Слишком тугой ход болта или срыв витков:
- Причины: диаметр отверстия под резьбу меньше требуемого, использование метчика с изношенным или неправильным профилем, попадание стружки в канавки.
- Решение: точно сверлить отверстие по таблице, использовать качественный инструмент, чаще отводить метчик назад для очистки.
Поломка метчика в отверстии:
- Причины: самая опасная ошибка. Происходит из-за чрезмерного усилия (заклинивания стружки), перекоса, работы без возвратно-поступательных движений, несоответствия метчика материалу.
- Решение: не прилагать чрезмерных усилий, работать циклами "вперед-назад", использовать острый инструмент и правильную СОЖ. Для извлечения обломка могут потребоваться специальные инструменты (экстракторы).
Соблюдение этих правил и понимание причин ошибок — залог успешной и безопасной работы. В следующей статье мы подробно разберем как правильно подбирать сверло под метчик, а также методы извлечения сломанного метчика из отверстия с использованием специальных инструментов и химических способов.
